欧式箱变、美式箱变、不锈钢箱变的领域研究

当前由于城市电网改造和市场化建设，架空线改为电缆入地、城市变电站向小型化、节地、节能、无人值班发展，带来箱式变电站( 予装式变电站、以下简称箱变)的迅猛发展和大量应用，但是面对市场上各式各样的箱变产品，其特性如何？性能价格比如何？用户应如何选用？为此特作如下分析对比。

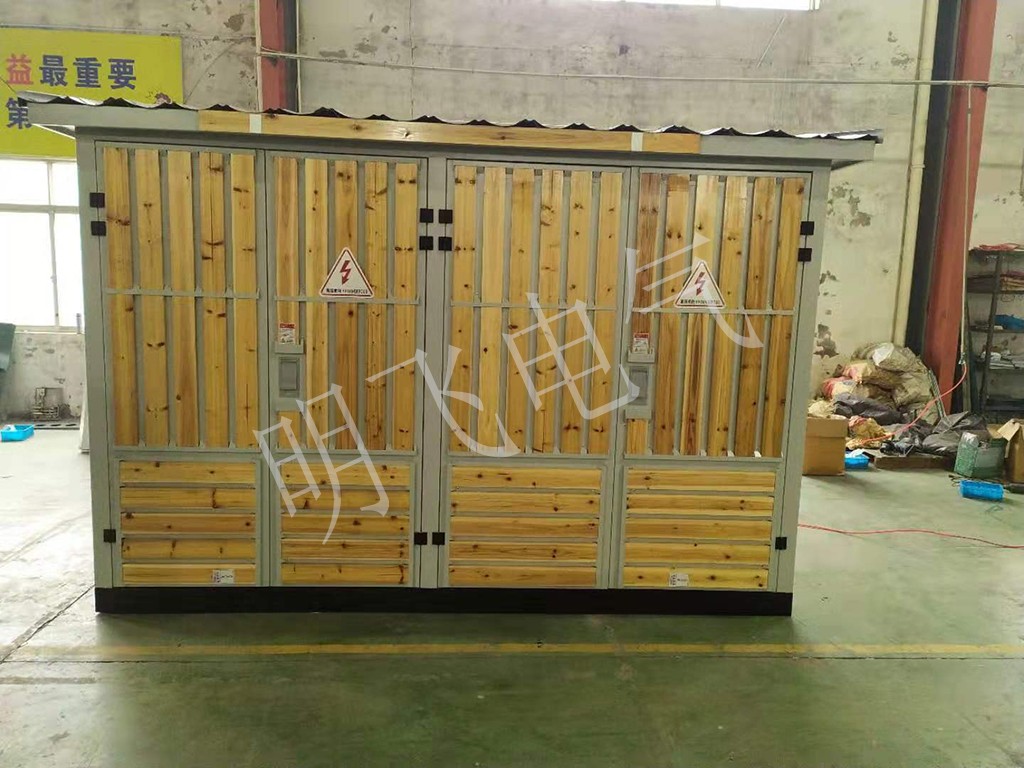

一、欧式箱变特性:

欧式箱变具备变(配)电站所需的功能，但是和我国的供用电法规要求对比、缺少无功补偿和计量功能，国内代理商再补加。其高压开关大多是充SF6气体绝缘开关，甚至是专为配套箱变、开闭所而设计RM6、CGC型等环网单元开关柜。整台箱变体积小，一般高度不超过1. 6米，不挡视线，有时为了不挡视线甚至把变压器室做成下沉到地下 的船型槽。以降低高度。

欧式箱变遵循的是IEC-1330标准，其特点之一是变压器在箱体内采取自然冷却，其定义是在正常使用条件下，变压器在外壳内温升和同一台变压器在外壳外的温升之差。由此而规定了外壳级别有10、 20、30三种，分别对应于上述条件下的10K、20K、30K、对于变压器在箱体内、外的温升差值。由此可见此时对于箱变而言的负载能力，必然小于内装的变压器容量，而对于整台箱变的成本来说，变压器占重要成份，箱变的出售价是按整台箱变的标称负载能力(KVA)来定的，因此装配了大容量的变压器而只能依小容量的箱变出售，制造厂利润下降，这一点在我国行不通，因此都普遍采用在重载时吹风冷却的措施，避免降容。

80年代中期，前电力工业部进口了MG公司(现拼入施耐德公司) 箱变分发给有关供电局试用，对我国推广箱变应用，起了促进作用。

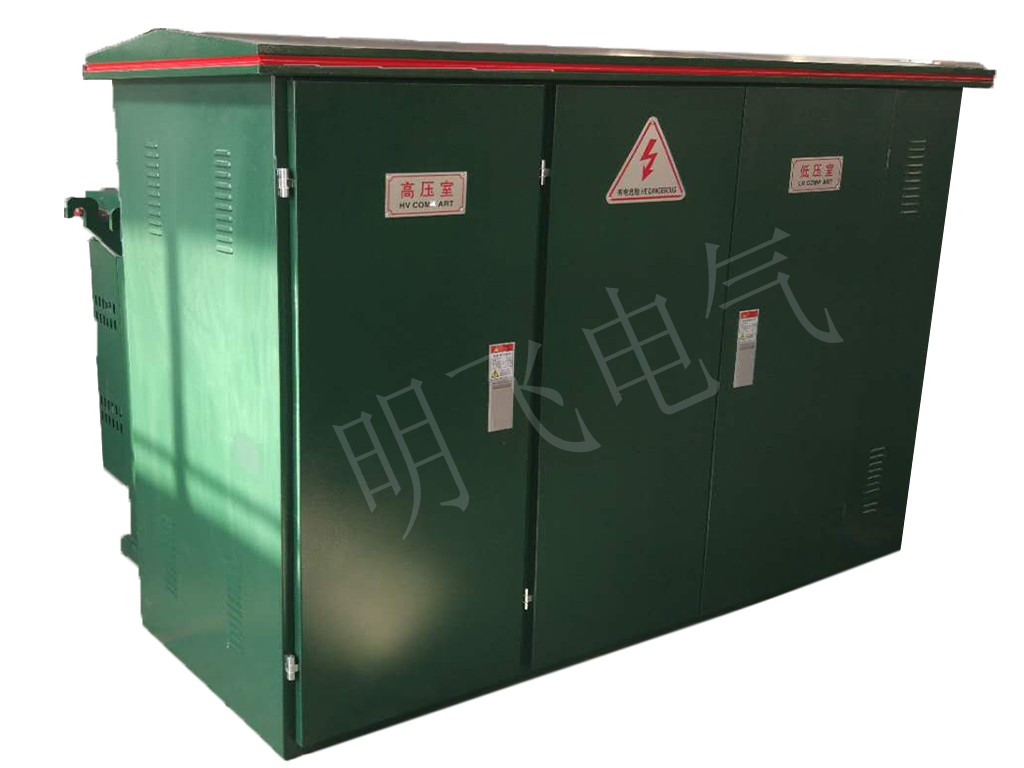

二、美式箱变特点及应用：

1、设有独立的变压器室，选择BSl1系列油浸式变压器，或一体式油浸式变压器。

2、结构紧凑、全密封结构、安全可靠、名维护、可靠保护人身安全。

3、高压侧采用双熔断器保护，其中插入式熔断器熔丝为双敏熔丝（温度、电流 ）、后备熔断器为限流溶断器保护箱变内部发生故障 ，用于保护高压侧。

4、采用肘式插接头 ，可以十分方便高压进线电缆的连接，并可在紧急情况下作为负荷开关使用 ，即可带电拔插。

5、高压接线既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性。

6、变压器性能卓越：噪声低、损耗低，耐冲击、抗短路与过载能力强。

7、厢体可根据运行环境的要求采用防腐设计和特殊喷漆处理，并能满足高温、高湿环境下的防腐要求。

8、广泛用于适用于城市电网改造、住宅小区、高层建筑、工业园区、工厂、临时施工用电、机场、油田、码头、高速公路等户外场所。

三、国产箱变的特点与应用：

国产箱变一般釆用各单元相互独立的结构:分别设有变压器室、高压开关室、低压开关室:通过导线连成一个完整的供电系统。

1、变压器室一般放在后部。为了方便用户维修、更换和增容的需要，变压器可以很容易的从箱体内拉出来或从上部吊出来。由于变压器放在外壳内，其有利的因素是可以防止阳光直接照射变压器而产生的温升，同时也可以有效地防止外力碰撞、冲击及发生触摸感电事故；其不利因素是对变压器的散热提出了较高的要求。

2、高压开关室内安装有独立封闭的高压开关柜，柜内一般安装有产气式、压气式或真空式负荷开关-熔断器组合电器，其上安装的高压熔断器可以保证任一相熔断器熔断都可以使其主开关分闸，以避免缺相运行。此外还装有接地开关，其与主开关相互连锁，即只有分开主开关后，才可合上接地开关；而合上接地开关后，主开关不能关合，以此来保证维护时的安全。在柜内还装有高压避雷器，整个开关的操作十分方便，只须使用专用配套手柄，就可实现全部开关的关合分断。同时还可以通过透明窗口观察到主开关的分合状态。

3、低压开关柜:一般低压开关柜内都装有总开关和各配电分支开关、低压避雷器、电压和总电流、分支电流的仪表显示，同时，为了更好的保护变压器运行安全，往往釆取对变压器上层油温进行监视的措施。当油温达到危险温度时，其可以自动停止低压侧工作(断开低压侧负荷)，当然其动作值可以根据要求自行设定。

4、外壳及防护:国产箱变的各开关柜分别制成独立柜体.安装到外壳内，可以很方便的更换和维护，同时也提高了防护能力和安全性。其钢板外壳均釆用特殊工艺进行防腐处理，使其防护能力可以达到20年以上。同时，上盖釆用了双层结构以减少阳光的热幅射，其外观可以按照用户要求配上各种与使用环境相协调的颜色以达到与自然环境相适应相点缀的效果。
